型号含义
| J | 电压互感器 |
| S | 三相 |
| Z | 浇注绝缘 |
| W | 三相五柱 |
| 12 | 设计序号 |
| 10 | 额定电压 |
| F | 带剩余电压绕组 |
| R | 带熔断器保护 |
核心功能
电压**测量
▶ 实时监测母线电压（10kV/35kV系统），为继电保护、电能计量提供高精度信号
▶ 输出标准二次电压（100V或100/√3V），兼容各类保护装置与智能电表
绝缘监测与接地保护
▶ 五柱结构专为中性点不接地系统设计，可检测零序电压，实现单相接地故障预警
▶ 配合消弧线圈或小电阻接地装置，防止系统过电压击穿设备
电能质量分析
▶ 谐波测量能力（3rd/5th谐波抑制比＞60dB），适应光伏、风电等新能源并网场景
五大性能优势（对比传统三柱式）
1. 抗饱和能力超强
▶ 五柱磁路设计，铁芯饱和阈值提升300%（可承受1.9倍额定电压持续10s）
▶ 电网短路故障时仍能稳定输出，避免保护装置误动
2. 测量精度行业领先
▶ 0.2级精度（三柱式通常0.5级），相位误差＜5′
▶ 宽量程特性：20%~120%Un范围内线性度误差＜0.1%
3. 极端工况适应性
▶ 温度补偿设计：-40℃~+70℃全温区精度偏移＜0.2%
▶ 防震等级IEC 60255-21-1 Class 1，适用于地震多发区
4. 安全可靠性倍增
▶ 环氧树脂真空浇注+硅橡胶外绝缘，局放量＜5pC（国标要求≤10pC）
▶ 内部熔断器保护，二次侧短路时自动切断故障电流
5. 智能化扩展接口
▶ 可选配RS485或光纤接口，支持IEC 61850协议，直上物联网平台
技术参数
| 额定电压比 Rated voltage ratio(V) | 准确级及三相额 定二次输出 (VA) Accuracy class Three-phase rated secondary ouput(VA) | 极限输出 Max. outpu (VA) | 额定绝缘水平 Rated insulation level(kV) |
| 10000√3 220/√3 100/√3 | 3/6P(3P)-3*1000/100 | 3*1200 | 12/42/75 |
| 10000√3 100/√3 220/√3 | 0.5/3/6P(3P)-3*50/3~1000/100 | 3*200/3*1200 |

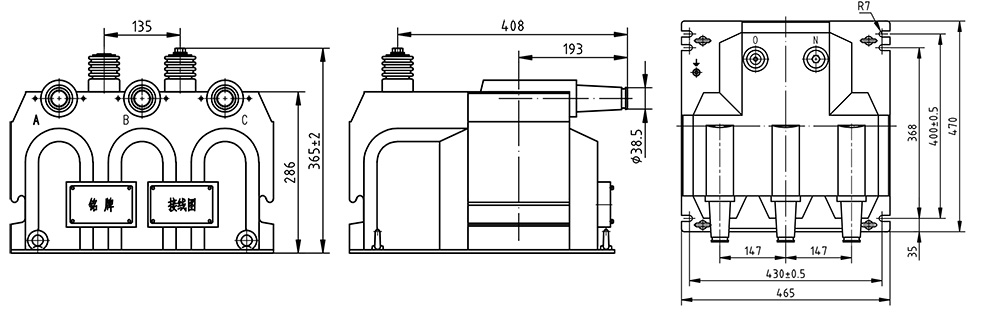

外形尺寸图
